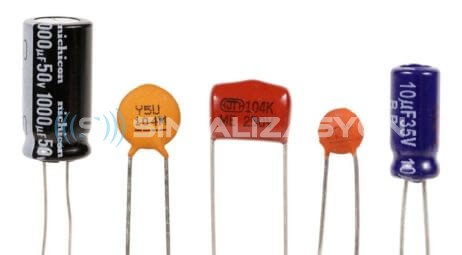

რას ნიშნავს X7R, X5R, X8R, Z5U, Y5V, X7S, C0G კონდენსატორის დიელექტრიკა?
საერთოდ, გამოყენებული კონდენსატორის ტიპი მითითებულია განაცხადის შენიშვნებში, როგორც X7R და X5R. ამასთან, ამ დეტალს ზოგადად უგულებელყოფენ დიზაინერი ინჟინრები ან მიიღება უპირობოდ მოცემული მნიშვნელობები. ზოგიერთი დეტალების გათვალისწინებით პროექტირება მნიშვნელოვანია ღირებულებისა და გამძლეობის თვალსაზრისით, რადგან საჭიროა მასალების შერჩევა ყველაზე სუსტი ბმული პრინციპის მიხედვით არა მხოლოდ ერთი კომპონენტისთვის, არამედ მთელი დიზაინისთვის.

დღეს კერამიკული / MLCC (მრავალსართულიანი კერამიკული კონდენსატორი) კონდენსატორები, რომლებიც გამოირჩევიან ძალიან დაბალი ნაკვალევითა და დაფაზე გრძელი სიცოცხლით, დაყოფილია 4 კლასად მათში გამოყენებული დიელექტრიკების მიხედვით.
1 კლასი
2. კლასი
მე -3 კლასი
მე -4 კლასი
მე –3 და მე –4 კლასის კონდენსატორები ფართოდ არ არის გამოყენებული და, შესაბამისად, სტანდარტიზებული არ არის.
1 კლასის კონდენსატორები:
1 კლასის კონდენსატორებს აქვთ შემდეგი მახასიათებლები:
ხაზოვანი ტემპერატურის კოეფიციენტი: მისი ტევადობა ტემპერატურის მიხედვით წრფივად იცვლება.
არ არის დამოკიდებული ძაბვაზე: მისი ტევადობა არ არის დამოკიდებული გამოყენებულ ძაბვაზე.
დაბერების არარსებობა: წარმოებაში გამოყენებული ელექტროენერგეტიკული მასალების გამო, ისინი გრძელვადიანია.
ელექტრული დანაკარგები არ არის: მას აქვს მნიშვნელოვნად დაბალი ელექტრული დანაკარგები, მე -2 კლასის კონდენსატორებთან შედარებით.
გამოიყენება მაღალი Q ფილტრებში: ზემოხსენებული თვისებების გამო, ისინი იყენებენ პროგრამებში, როგორიცაა რეზონანსული სქემები, PLL და ოცილატორები.
მაღალი სტაბილურობა და სიზუსტე
EIA RS-198 სტანდარტის შესაბამისად გამოყენებული დიელექტრიკის აღსადგენად გამოიყენება 3 ციფრიანი აღნიშვნა.
C0G
| | |
| | | - ტოლერანტობა
| | ---- მულტიპლიკატორი
| ------ კოეფიციენტი


(წყარო: ვიკიპედია)

1 კლასის კონდენსატორებისთვის, ზემოთ მოცემული თვისებები მოქმედებს +25 გრადუსი ცელსიუსიდან +85 გრადუს ცელსიუსამდე.
მე -2 კლასის კონდენსატორები:
მე -2 კლასის კონდენსატორებს აქვთ შემდეგი მახასიათებლები
არაწრფივი ტემპერატურის კოეფიციენტი: მათი ტევადობა ტემპერატურის მიხედვით წრფივად არ იცვლება.
მაღალი ძაბვის დამოკიდებულება: მისი ტევადობა დამოკიდებულია გამოყენებული ძაბვის სიმაღლეზე.
დაბერება: წარმოებაში გამოყენებული ფერო ელექტრო მასალების გამო, ისინი ექვემდებარებიან მნიშვნელოვან დაბერების პროცესს.
მაღალი ელექტრული დანაკარგები: მას აქვს მნიშვნელოვნად მაღალი ელექტრული დანაკარგები 1 კლასის კონდენსატორებთან შედარებით.
მაღალი გამტარიანობა: მას აქვს მაღალი მოცულობითი ეფექტურობა მაღალი ნებადართულობის გამო.
მაღალი ტევადობის მნიშვნელობები: მაღალი ნებადართულობის გამო, დიდი ტევადობის მნიშვნელობები შეგიძლიათ მიიღოთ მცირე ზომის მოწყობილობებში, როგორიცაა 0201, 0402, 0603.
გამოიყენება დამარბილებელი აპლიკაციების დროს: ზემოხსენებული თვისებების გამო, ისინი იყენებენ ისეთ პროგრამებში, როგორიცაა შემოვლითი, დაწყვილება, დაწყვილება.
აქვს დაბალი მდგრადობა და სიზუსტე
EIA RS-198 სტანდარტის შესაბამისად გამოყენებული დიელექტრიკის აღსანიშნავად ისინი იყენებენ 3 ციფრიან აღნიშვნას.
X7R
| | |
| | | - ტოლერანტობა
| | ---- Ზედა ზღვარი
| ------ ქვედა ზღვარი


(წყარო: ვიკიპედია)

როდესაც მწარმოებელი მიუთითებს X7R კონდენსატორის კოდს, იგი აცხადებს, რომ კონდენსატორს შეუძლია იმუშაოს - 55 გრადუსი ცელსიუსიდან + 125 გრადუსამდე ცელსიუსით, ხოლო კონდენსატორის ტევადობა არ შეიცვლება მითითებული ნომინალური ღირებულების 15% -ზე ნაკლები. .

ანალოგიურად, თუ მწარმოებელი აცხადებს, რომ ეს არის Y5V კონდენსატორი, ვივარაუდებთ, რომ კონდენსატორს შეუძლია იმუშაოს -30 გრადუსი ცელსიუსიდან +85 გრადუსამდე, ხოლო კონდენსატორის ტევადობა არ გაიზრდება 22% -ზე მეტი და არ დაეცემა 82% -ზე ქვემოთ.

ბაზარზე ყველაზე ხშირად გამოყენებული კონდენსატორების დიელექტრიკებია კოდი X7R, X8R, X5R, Y5V, Z5U, X7S.
