Proteus პროგრამას, რომელიც გამოიყენება ელექტრონული ბარათის დიზაინში, აქვს ორი ქვეპროგრამა სახელწოდებით ISIS და ARES, რომლებიც გამოყენებული იქნება სქემატური დიზაინისა და ბეჭდური სქემის დიზაინისთვის.

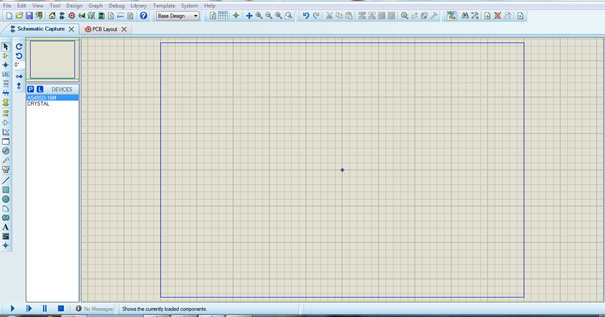

ISIS პროგრამა არის პროგრამა, რომელშიც შესაძლებელია ვიზუალური კავშირების შექმნა სქემატურ დიზაინში და სისტემის ზოგადი ხაზები.

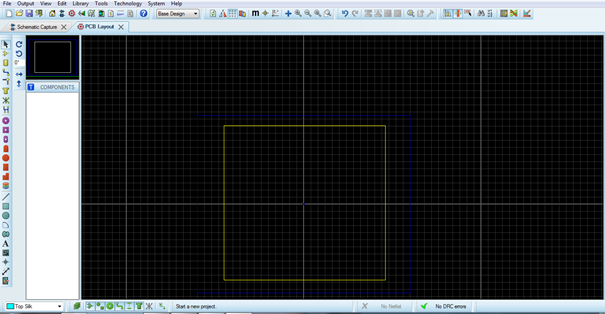

ARES პროგრამა, სამაგიეროდ, არის პროგრამა, რომელიც გვეხმარება სრული ზომის ნაბეჭდი სქემის შედგენაში, იმ ელექტრონულ ბარათში გამოსაყენებელი კომპონენტების გაერთიანებით, რომლებიც ჩვენ სქემატურად შევქმენით ISIS- ში ბალიშებსა და / ან ნაკვალევებთან. ARES– ში ხატვის დროს, ჩვენ შეგვიძლია გამოვიყენოთ კვალი კავშირებისთვის, ისევე როგორც ბალიშის ერთ – ერთი ტიპი, რომელიც იყოფა ორ ნაწილად: Throuh-Hole (ქვედა მასალები) და SMT (SMD მასალები).
SMT ბალიშები იყოფა ოთხ ნაწილად, როგორც Edge Connector Pad Mode, Circular SMT Pad Mode, Rectangular SMT Pad Mode და Polygonal SMT Pad Mode. პოლიგონური ბალიში გამოიყენება მაშინ, როდესაც ერთზე მეტ პინს აქვს საერთო კავშირი, საჭიროა ჩაზნექილი ან ამოზნექილი სპეციალური პოლიგონის სტილის ბალიშები.

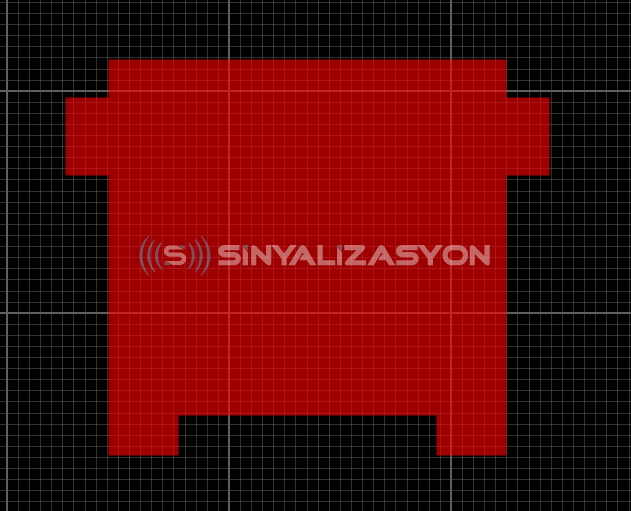

პოლიგონური ბალიშის ნახაზი
1. პადის ახალი ფორმის შექმნისას, 2D გრაფიკული ხაზები, Arc ან Path ხატები გამოიყენება მიზნის შესაბამისად.

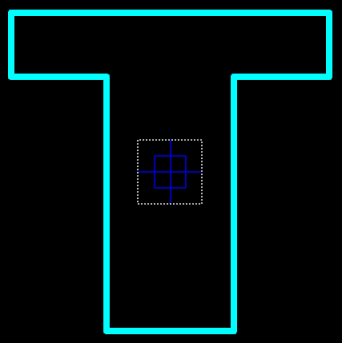

2. მოათავსეთ Origin მწარმოებელი ცენტრში, რომ დადგინდეს ჩვენ მიერ დახატული ბალიშის ცენტრი.


3. თაგუნას მარჯვენა ღილაკის დაჭერა და მაუსის დაჭერა აარჩიეთ ჩვენ მიერ დახატული ბალიშისა და Origin Maker.


4. ბიბლიოთეკიდან აირჩიეთ New Pad Style.


5. შეიყვანეთ სახელი ახალი ipad- ისთვის.


6. პოლიგონალური ბალიშის ტიპისთვის, აირჩიეთ პოლიგონალი SMT- ის ქვეშ.
7. დააჭირეთ OK- ს.


8. მიუთითეთ ბუფონის სტილისთვის Guard Gap, თუ თქვენ გჭირდებათ დაცული სივრცე ბალიშში.
9. აირჩიეთ ადგილობრივი რედაქტირება, თუ გსურთ გამოიყენოთ პედი მხოლოდ მიმდინარე პროექტში, ან განაახლეთ დეფოლტის შემთხვევაში, თუ გსურთ გამოიყენოთ იგი თქვენს სხვა პროექტებში.
10. დააჭირეთ OK- ს, რომ შექმნათ ახალი პედი.
