ომის კანონის თანახმად, რეზისტორის გავლით მიმდინარე დინება იწვევს ძაბვას რეზისტორის ბოლოებზე. მუხტის მართვის სისტემებში დენის გაზომვა ხდება ნულოვანთან ახლოს მყოფი რეზისტორების შეერთებით მიმდინარე კავშირის გზაზე და ამ რეზისტორებზე ძაბვის გაზომვით. მას შემდეგ, რაც მიღებული სიმძლავრე ტოლია დენის კვადრატისა და წინააღმდეგობის მნიშვნელობის პროდუქტისა, ეს ძალიან დაბალი წინააღმდეგობის მნიშვნელობები უზრუნველყოფს, რომ რეზისტორზე სითბოდ გადაქცეული ძალა დარჩება ძალიან მცირე მნიშვნელობებში. ამასთან, ვინაიდან V = I x R ფორმულირების მიხედვით წარმოქმნილი ძაბვა ასევე არის მილივოლტის დონეზე, ის უკიდურესად მგრძნობიარე ხდება დიზაინის დროს დაშვებული შეცდომების მიმართ. კელვინის მიმდინარე გაზომვის მეთოდოლოგია მოიცავს დიზაინის კრიტერიუმებს, რათა შეამცირონ შეცდომის სიჩქარე მიმდინარე გაზომვაში.

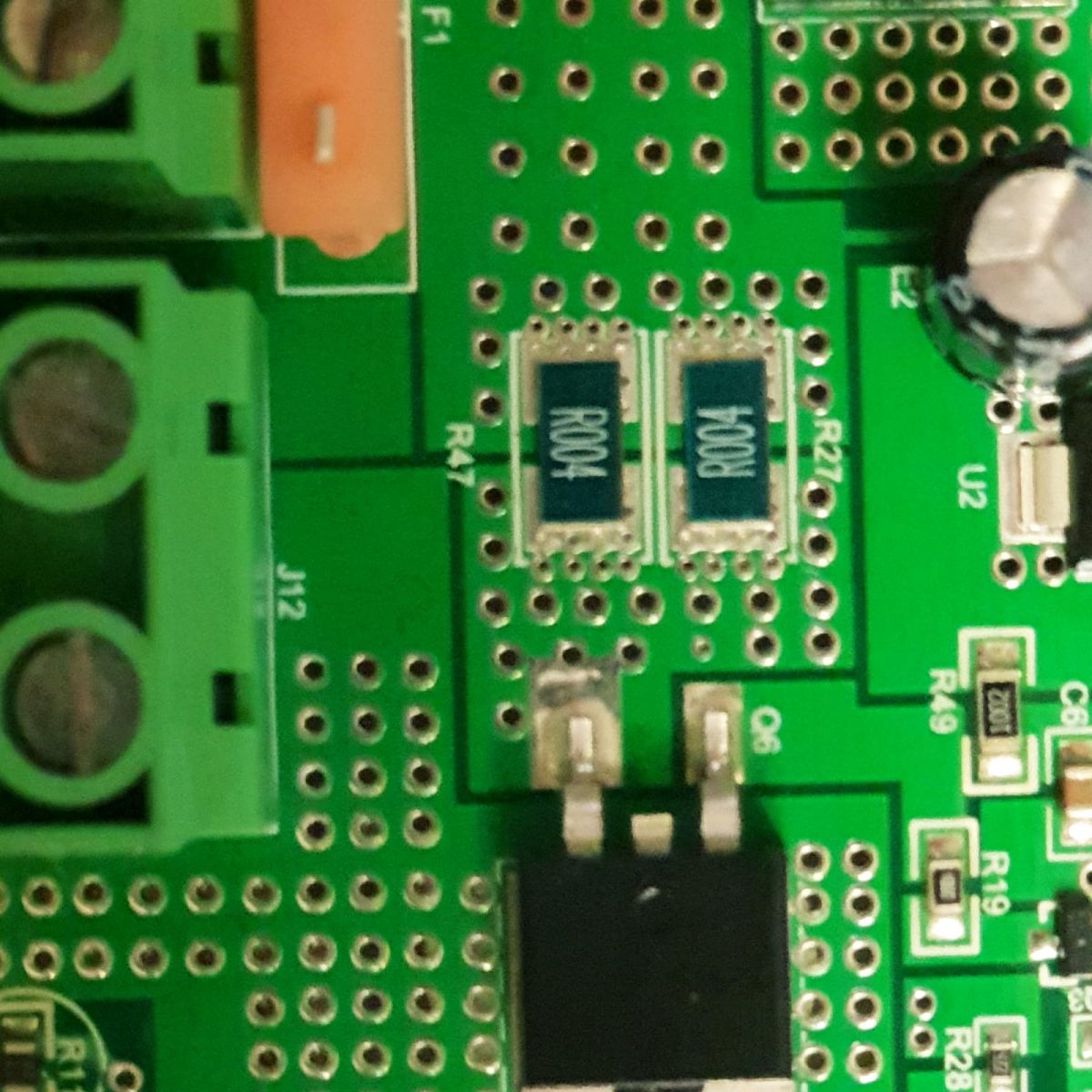

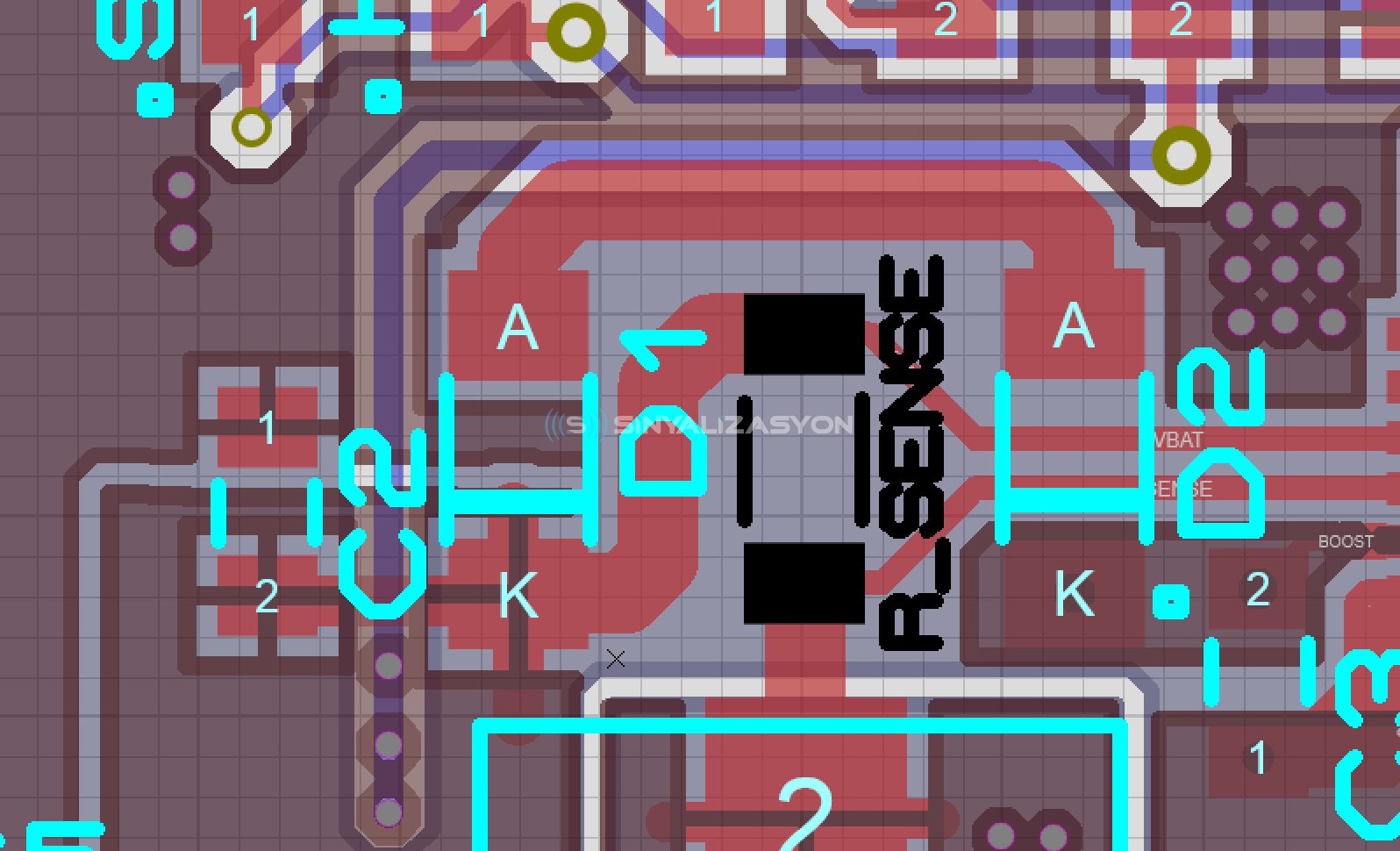

კელვინის გაზომვა მიზნად ისახავს გაზომვას ისე, რომ გამორიცხოს კონტაქტის წინააღმდეგობის მოქმედება მიმდინარე ან საცნობარო წერტილში, რომელიც მოითხოვს სიზუსტეს. კელვინის გრძნობა კითხულობს მცირე ძაბვას რეზისტორზე, ჩვეულებრივ 0,01-0,1Ω, რომელიც მცირდება დინების გავლით. კელვინის საზომი ხაზები უშუალოდ უნდა იყოს დაკავშირებული Rsense– ის წინააღმდეგობასთან, შესაქმნელ დიზაინში შემაერთებელი ბილიკები უნდა ჰქონდეს თანაბარი სიგრძე და სიგამხდრე და სიმეტრიული უნდა იყოს. ნებისმიერი არასწორი დიზაინით გამოწვეული დამატებითი წინააღმდეგობა გამოიწვევს ძაბვის დამატებით დაკარგვას და არასწორ გაზომვებს. A და B წერტილები, რომლებიც ნაჩვენებია 1 და 2 გრაფიკზე, არის Rsense ბალიშები, C და D კელვინის გრძნობის ქინძისთავები.

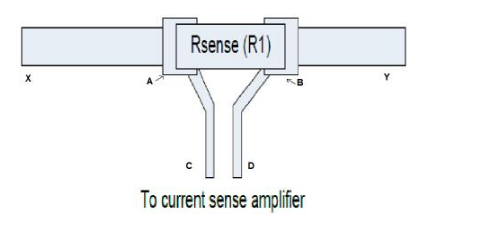

სწორი დიზაინის მაგალითი მოცემულია ნახაზზე - 1.

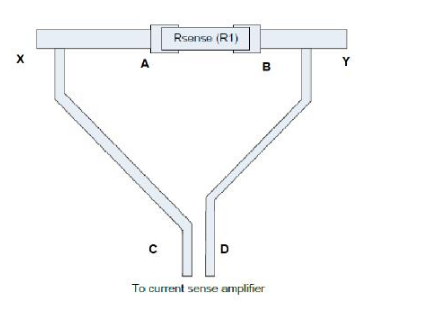

ნახაზი -2 შეიძლება ნაჩვენები იყოს როგორც გაუმართავი დიზაინის მაგალითი. როდესაც გრძნობთ ხაზებიდან 100 მვ-ს წაკითხვას, 100 მვ-ზე ნაკლები ძაბვა გაივლის Rsense- ზე ძაბვის დაკარგვით A-X და B-Y- ს შორის სხვაობის გამო. ეს გამოიწვევს გაზომვის დენის რეალურ მნიშვნელობაზე ნაკლებს.
