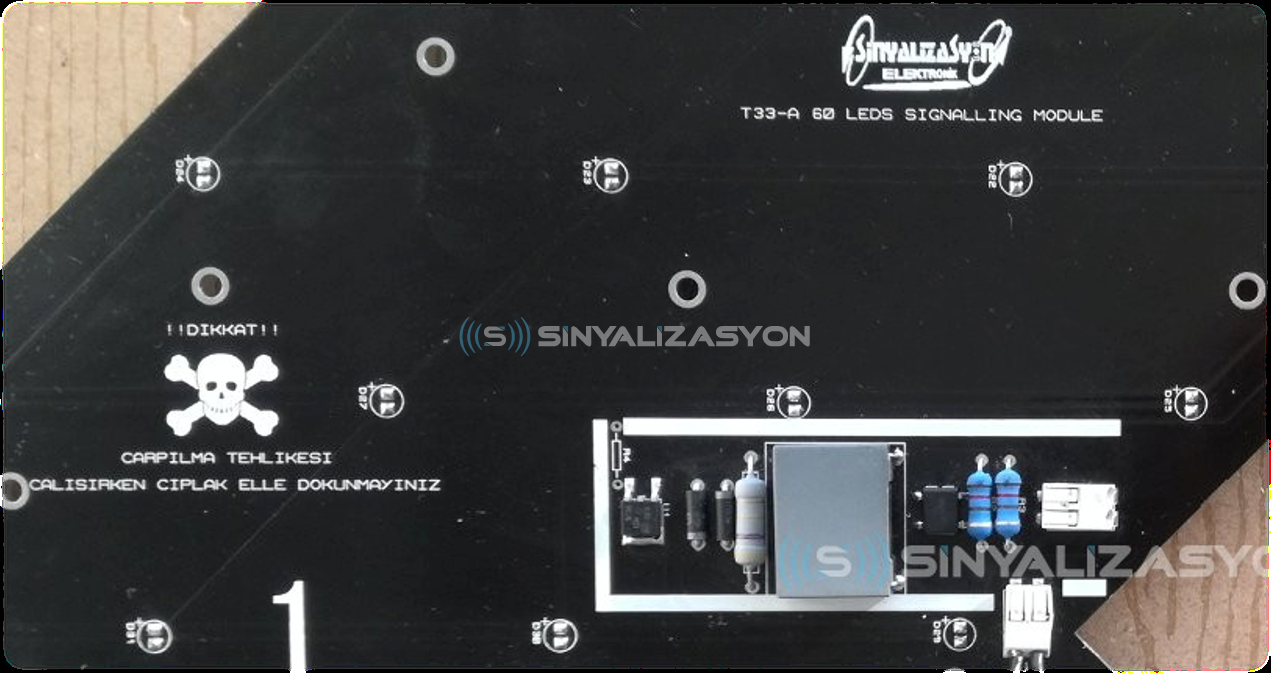

მიკროკონტროლერის ან LED მატრიცისთვის AC ძაბვის სასურველ დენზე ძაბვაზე გადაკეთების რამდენიმე გზა არსებობს. ტრადიციულად, ამ გარდაქმნის პროცესში გამოიყენება ნაბიჯ-ნაბიჯ ტრანსფორმატორი და გამსწორებელი ელემენტი. გამსწორებლის გამოსასვლელში საკმარისად დიდი კონდენსატორის გამოყენებით, დარწმუნებულია, რომ სიგნალი ჰგავს DC სიგნალს. შემდეგ დრაივერის წრე არეგულირებს ამ DC სიგნალს გამოსავალზე შესატყვისი. მეორეს მხრივ, გამოსავალი შეიძლება მოვიყვანოთ მზა SMPS (გადართვის რეჟიმის ელექტრომომარაგება) / ელექტროენერგიის პირდაპირ გამოყენებით. ამასთან, ეს გადაწყვეტილებები შეიძლება არ იყოს ხელმისაწვდომი. დღესდღეობით, განსაკუთრებით დაბალი ენერგიის ტრანსფორმატორებს უფრო მაღალი ღირებულება აქვთ, ვიდრე იგივე სიმძლავრის SMPS- ს. განსაკუთრებით იმ შემთხვევებში, როდესაც მიმდებარე კომპონენტების ღირებულება და ზომა მნიშვნელოვნად ნაკლებია ელექტროენერგიის მიწოდებაზე, საჭირო გახდა უფრო ეკონომიური გადაწყვეტილებების მიღება. ამ სტატიაში ვისაუბრებთ ტრანსფორმატორის, დაბალი THD კონვერტაციის ტექნოლოგიაზე, რომლის სიმძლავრეა 0.5.
ტრანსფორმატორული ვარდნის ტექნოლოგიაში არსებობს ორი ძირითადი ტიპი, რეზისტენტული და ტევადი. რეზისტენტული შემცირების ტექნოლოგიის ერთადერთი უპირატესობა ტევადობის ტექნიკასთან შედარებით არის ღირებულება. ვინაიდან ეს განსხვავება უმნიშვნელოა, ჩვენ განვაგრძობთ ტევადობის ტექნოლოგიის ახსნას.
მნიშვნელოვანი შენიშვნა: ტევადობის / რეზისტენტული ვარდნის ტექნოლოგიაში არ არის იზოლირებული. ამრიგად, ამგვარი დიზაინის დაკავშირება შეუძლებელია პარალელურად / სერიულად. მისი გამოყენება არ შეიძლება იქ, სადაც საჭიროა იზოლაცია.

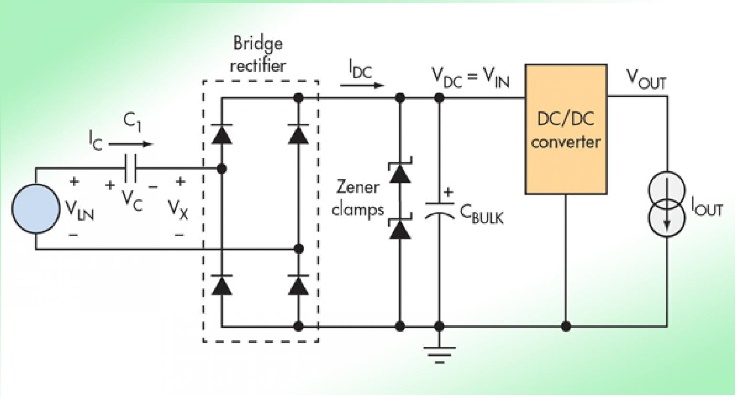

ამ წრიული დიაგრამის როგორც სრულ ტალღურ, ასევე ნახევრადტალღური გამსწორებელი პროგრამების მთავარი იდეაა ის, რომ ხაზის კონდენსატორი C1 მოქმედებს როგორც უდანაკარგო რეზისტორი, ხოლო კონდენსატორის რეაქტიულობა რეგულატორის მსგავსად მოქმედებს, სადაც ის განსაზღვრავს მაქსიმალურ დენს, რომელიც შეიძლება მიეწოდოს DC-DC შეყვანას. ამასთან, ამ შემთხვევაში, რადგან შეყვანის დენი შენელებულია C1– ით, სიმძლავრის ფაქტორი ნულს მიუახლოვდება. ამიტომ, დენის ფაქტორის გაზრდა შესაძლებელია პარალელური რეზისტორის გამოყენებით 500 კმ ომზე. ამ წინააღმდეგობის მნიშვნელობის ზრდასთან ერთად, გათბობის რაოდენობა გაიზრდება და კონტაქტორი იწყებს მუშაობას. ამიტომ, ამ ბალანსს მაქსიმალური ყურადღება უნდა მიექცეს.
Zener დიოდები შეეცდებიან შეასწორონ გამოსწორებული ძაბვა მუდმივად zener დონეზე (დამჭერი), როდესაც მარცხენა მხარეს არ არის დატვირთვის ნაწილი და უზრუნველყოფს DC ძაბვის წყაროს. შერჩეული დამჭერის ძაბვა (ზინერების ჯამი) უნდა იყოს უფრო მაღალი ვიდრე დატვირთვისთვის საჭირო ძაბვა. მაგალითად, დავუშვათ, რომ ჩვენ ვმართავთ სერიას 8 წითელი LED- ებისგან.
დამჭერის ძაბვა = 8 x 2.1 + რეგულატორის ვარდნის ძაბვა = 16.8V + ~ 3
დამჭერის ძაბვა = 19.8 ვ
შესაძლებელი იქნება დაურეგულირებელი DC ძაბვის სასურველ დონეზე დარეგულირება დატვირთვის მხარეს მუდმივი დენის ან DC / DC კონვერტაციის რეგულატორებით. გამოთვლებს ამ თემაზე
http://www.ti.com/lit/an/snva735/snva735.pdf
შეგიძლიათ მიღწევა.
